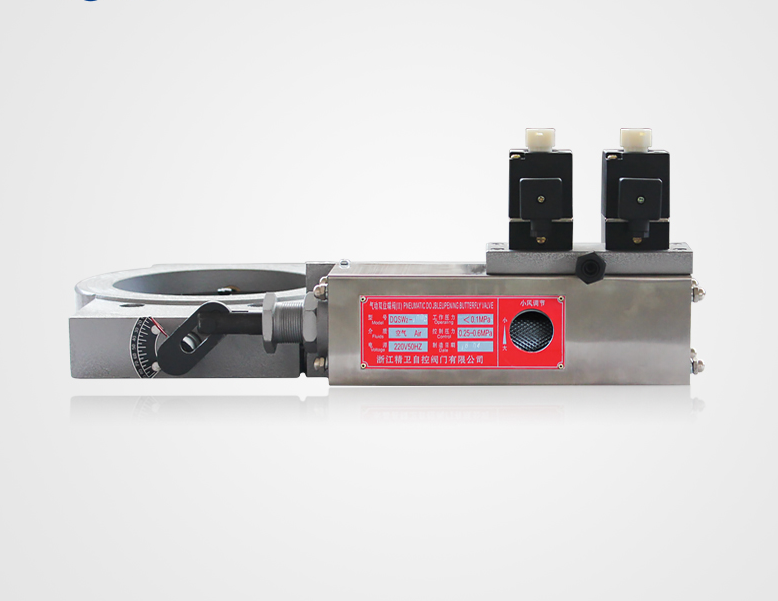

氣動雙位蝶閥定位精度高，重復性好，而且不受氣源壓力波動的影響，控制氣源壓力可在規定范圍內任意選擇。氣動執行機構由單作用氣缸和先導電磁閥組成。由先導電磁閥控制，以實現閥門的開關。在氣缸內設有一套活塞限位調節機構用來調節活塞的行程，從而實現閥門開度的可調。

　　氣動雙位蝶閥采用活塞式執行機構實現閥門開關及開度大小的氣動雙位蝶閥。適用于冶金、石油、化工及鍋爐行業，在工業爐燃燒系統作為控制風量大小實現多種加熱工況自動控制的執行機構。

　　與氣動薄膜蝶閥相比，氣動雙位蝶閥還具有控制系統簡單，配套件少，且結構緊湊、重量輕等特點，故整套系統價格便宜，是作為替代氣動薄膜蝶閥理想執行器。

　　氣動三位蝶閥分大風、中風、小風三種風，開度限度分別為90°、65°、35°，分別用三個先導電磁閥控制。中風、小風為燒咀燃燒所需的風量，大風為冷卻工件用的風，滿足了特定工藝，降溫曲線也要控制的場合。

　　活塞行程的調節有調節機構完成。不同的工況要求調節不同的限位調節機構。調節大開度時，先松開鎖緊螺母，然后旋轉調節螺母至所需位置再鎖緊即可。調節小開度時，先擰松支架下的緊定螺絲，再旋轉滾花螺母或調節桿至所需位置即可工作。

　　引入本閥的控制氣源應配有氣動三大件裝置，氣源的壓力應控制在0.25～0.6MPa范圍內?？刂茪鈮毫Ω鶕?jù)用戶條件在規定范圍內選用，以能保證推動氣缸活塞為宜。
