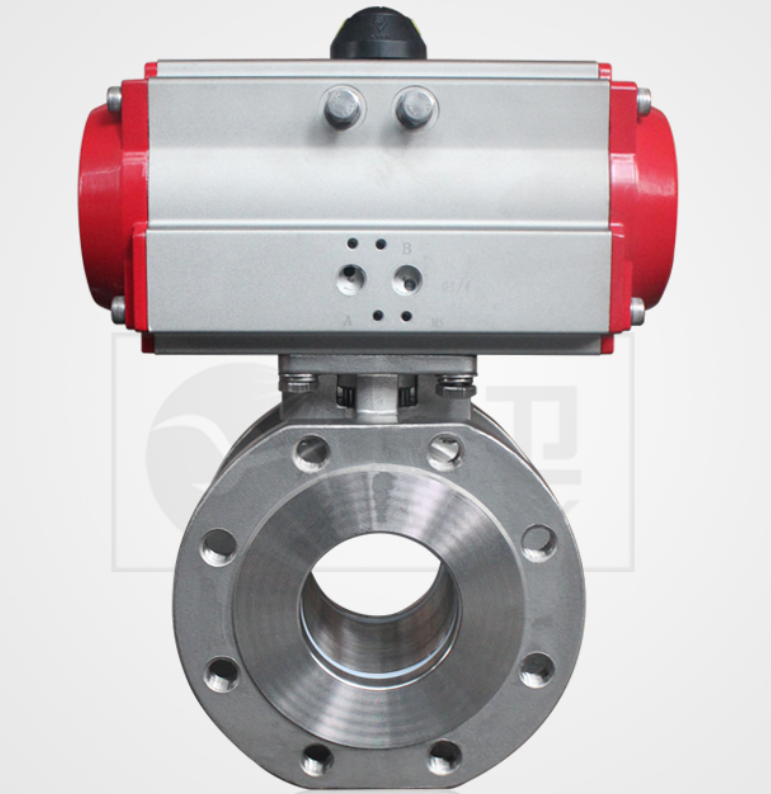

氣動切斷閥又稱氣動截止閥，其是自動化系統中執行機構的一種，由多彈簧氣動薄膜執行機構或浮動式活塞執行機構與調節閥組成，接收調節儀表的信號，控制工藝管道內流體的切斷、接通或切換。具有結構簡單，反應靈敏，動作可靠等特點。廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。氣動切斷閥的氣源要求經過濾的壓縮空氣，流經閥體內的介質應該是無雜質和無顆粒的液體和氣體。氣動切斷閥閥體通道和連接管徑相等并成同一直徑，介質幾乎可以毫無損失的流過。

切斷閥是自動化系統中執行機構的一種，由多彈簧氣動薄膜執行機構或浮動式活塞執行機構與調節閥組成。接收調節儀表的信號，控制工藝管道內流體的切斷、接通或切換。具有結構簡單，反應靈敏，動作可靠等特點。

工作原理：

氣動切斷閥主要由執行機構與閥體兩部分組成，通常由控制室/控制中心操作，也可以在現場安全地操作。氣動切斷閥對閥的基本要求是：關閉嚴密快速，并具火災安全結構。雖然，常規閥門中，高密封性能的金屬密封是z佳選擇，當采用軟密封結構時，必須是火災安全型結構，以保證軟密封結構失效后，仍能截斷危險物料而不流入事故場所！

氣動閥的操作機構：

1、氣動閥操作天津佰儀時的啟閉方向，一律應順時針關閉。

2、由于管網中的氣動閥，經常是人工啟閉，啟閉轉數不宜過多，就是大口徑閥門亦應在200-600轉內。

3、為了便于一個人的啟閉操作，在管道工壓狀況下，z大啟閉力矩宜為240N-m。

4、氣動閥啟閉操作端應為方榫，尺寸標準化，并面向地面，以便人們從地面上可直接操作。

產品優點：

1、閥體按流體力學原理設計成等截面低流阻流道，額定流量系數增大30%；

2、采用多彈簧執行機構與調節機構用三根立柱相連，整個高度可減小約30%，重量可減輕約30%；

3、閥內件密封部分有嚴密型和軟密封兩種，嚴密型為堆焊硬質合金，軟密封型為軟質材料制作，關閉時密封性能優良；

4、閥體結構有單座、套筒、雙座（二位三通）三種，密封形式有填料密封和波紋管密封兩種，產品公稱壓力等級有PN10、16、40、64四種，公稱口徑范圍DN20～200mm。適用流體溫度由-60～450℃。泄漏量等級為IV級或Ⅵ級。流量特性為快開；

5、平衡型閥內件，提高了切斷閥的許用壓差；

6、波紋管密封型對移動的閥桿形成完全的密封，堵絕了介質外漏的可能性；

7、活塞式執行機構，操作力大，使用壓差大。
